Reactor / Mixer

* Keychem 시리즈에 대응하는 Reactor / Mixer

Flow 반응 시스템인 Keychem 시리즈에 대응하는 Reactor, Mixer 입니다.
혼합 방식이나 재질 등 용도에 맞게 선택하여 사용하실 수 있습니다.

견적서 요청 카달로그 요청



     Line-up



       ● Keychem용 Mixer

       ● Keychem용 RTU

       ● Keychem용 Mixer + RTU

       ● Keychem-Lumino용 Reactor





● Keychem용 Mixer

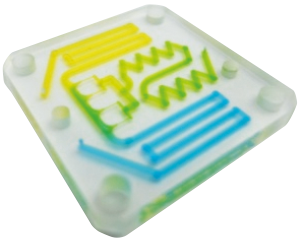

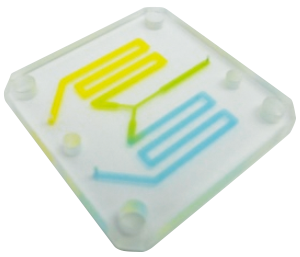

Hadar (Y자형) Deneb (Helix형)

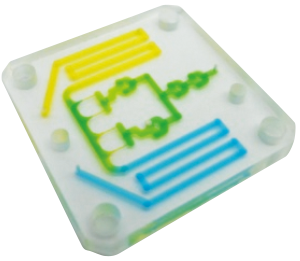

Spica (Static형)










Simple한 Y자형 유로로, 충돌에

의해 Mixing액 적합성에 최적

교반력이 뛰어나 유기합성에

적합한 구조.

삼차원적 나선을 그리며 Mixing

분할 합류에 의해 Mixing



★사양

  재질

사이즈

세로x가로x높이(mm)

용량(μL)

Channel Size

폭 x 깊이(mm)

Product

Number

 Pre heat부 Mixing부
Hadar (Y자형) SUS316 30×30 ×1.3 17 1.4 0.5 x 0.1 KC-M-Y-SUS
Glass 30 x 30 x 3.2 14 1.2 0.5 x 0.1 KC-M-Y-GL
PTFE 30 x 30 x 2.5 12 3.8 0.5 x 0.5 KC-M-Y-P
Deneb (Helix형) SUS316 30 x 30 x 1.8 57 32 0.2 x 0.2 KC-M-H-SUS
Glass 30 x 30 x 3.2 52 33 0.2 x 0.2 KC-M-H-GL
PTFE 30 x 30 x 3.5 96 56 0.2 x 0.5 KC-M-H-P
Spica (Static형) SUS316 30 x 30 x 1.8 57 20 0.2 x 0.2 KC-M-S-SUS
Glass 30 x 30 x 3.2 56 16 0.2 x 0.2 KC-M-S-GL
PTFE 30 x 30 x 3.5 96 39 0.2 x 0.5 KC-M-S-P

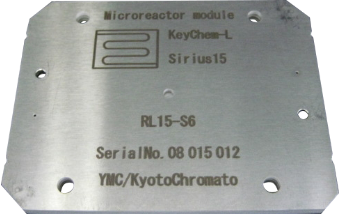

● Keychem용 RYU(체류시간 Unit) -  Sirius

Mixer내에서는 완결되지 않은 반응은, 체류 시간 Unit(RTU)를 이용하여 반응 시간을 연장 합니다.

재질



SUS 316




   용량

                1.5 mL, 3.0 mL, 4.5 mL

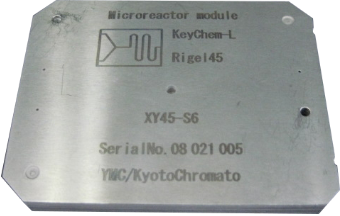

● Keychem용 Mixer + RTU (체류시간 Unit) - Rigel

Y자형 Mix와 4.5mL의 체류시간 Unit(RTU)를 한 장의 Plate 에 탑재시켜 놓았습니다.

     재질                          SUS316

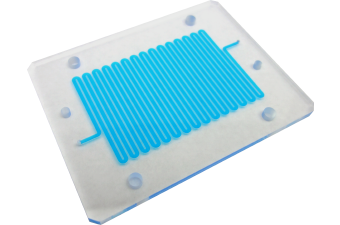

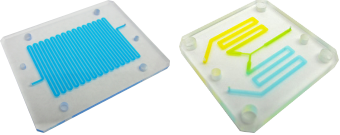

● Keychem-Lumino용 Reactor

3가지 Type의 재질을 Line-up



재질

   SUS 제 : 뛰어난 열교환

   Glass제 : 높은 범용성

   PTEE제 : 분해 세정 가능


용량

0.2 mm, 0.5 mm, 1.0 mm
